品牌：CEM/华盛昌	型号：DT-3345	加工定制：是
类型：数字钳型表	测量电压范围：600VV	测量电流范围：4.000 VACA
测量电阻范围：20MΩΩ

钳形表概述

钳形表(钳表)，是集电流互感器与电流表于一身的仪表，其工作原理与电流互感器测电流是一样的。钳形表由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。

　　钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5～5 级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

　　钳形表最初是通过用来测量交流电流的，但是现在万用表有的功能它也都有，可以测量交直流电压、电流，电容容量，二极管，三极管，电阻，温度，频率等等。

　　钳形表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

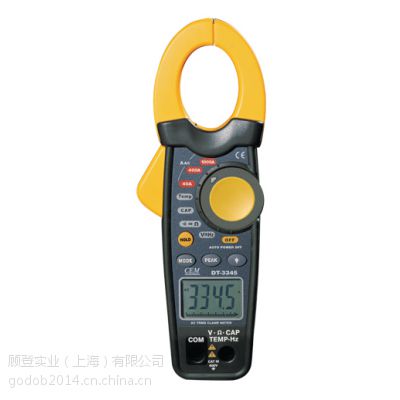

产品描述

1000A双注塑3345交流真有效值钳型表，不仅具有高性能高准确度，而且双注塑的外壳设计使之操作更安全，符合IEC61010-2-032：CAT=3*ROMAN III，600V和污染程度2等安全标准

产品特征

1.4000位数字液晶显示屏，且带有背光功能，读数更加清楚明了

2.所有量程均有过载保护，操作更具安全性

3.具有自动关机和电池低电能显示功能，既能够4.延长电池使用周期，也能及时提醒使用者更换低电能电池。

5.数据保持功能可保存数值，便于操作者准确读取测量数值。

6.带模拟条

7.真有效值多功能测量：

交流电流真有效值测量

量程： 3个， 40A， 400A， 1000A

基本***度：±(2.5% + 5d)

分辨率： 10mA

注意：测量交流电流前请确保测试表笔没有与仪表相连接。

交流电压真有效值测量

量程： 5个，400mV, 4V，40V, 400V，600V

基本***度：±(0.8% + 2d)

分辨率： 0.1mV

直流电压测量

量程： 5个，400mV, 4V，40V, 400V，600V

基本***度：±(1.0% + 4d)

分辨率： 0.1mV

电阻测量

测量电阻为40MΩ

基本***度：±(1.0% + 4d)

分辨率： 0.1Ω

电容测量

测量电容为40.0mF

基本***度：±(3.0% + 5d)

分辨率： 0.01 nF

频率测量

测量频率为10MHz

基本***度：±(1.2% + 3d)

分辨率： 0.01MHz

温度测量

测量频率为1000?C/1832?F

基本***度：±(3.0% + 5d)

分辨率：1?C/?F

二极管及短路测试

二极管测试时，测试电流1mA 典型值；开路电压3V DC典型值。

短路峰鸣测试时，<35Ω时蜂鸣; 测试电流 < 1mA

数值保持功能

按下数值保持功能键即可锁定数值。数值保持功能键位于表的左边.。当数值保持功能处于活动状态时屏幕上会显示HOLD。再次按下数值保持功能键即取消此功能。

注意: 当背光灯被打开时数据保持功能是在进行的。再次按下数值保持功能键退出此功能

背光功能用于在光线不足的情况下照亮显示屏。按下●键1秒可打开背光功能，再次按下此键1秒可关闭背光功能。

峰值读数保持功能

在每次使用ACA， ACV功能时，仪表具有1ms的峰值特性。在进行峰值保持测量之前，峰值特性必须按、

下序的方法进行校准：

1．按压并按住峰值键2秒。这时LCD上出现CAL 指示以表示仪表已计算出偏移数值并贮存在仪表中。

2．校准之后，按一次峰值按键进入PMAX峰值模式，LCD 显示PMAX，

3．再按一次峰值按键进入PMIN最小峰值模式，LCD 显示PMIN，

4．再按住峰值键2秒，使仪表回到正常工作状态。

产品技术指标

功能	测量量程和分辨率	准确度(% of reading)
交流电流（真有效值）	40.00A AC	±(2.8% + 10 digits)
	400.0A AC	±(2.8% + 8 digits)
	1000A AC	±(3.0% + 8 digits)
交流电压（真有效值）	400.0mV AC	±(1.0% + 10 digits)
	4.000V AC	±(1.5% + 8 digits)
	40.00V AC
	400.0V AC
	600V AC	±(2.0% + 8 digits)
直流电压	400.0mV DC	±(0.8% + 2 digits)
	4.000V DC	±(1.5% + 2 digits)
	40.00V DC
	400.0V DC
	600V DC	±(2.0% + 2 digits)
电阻	400.0Ω	±(1.0% + 4 digits)
	4.000kΩ	±(1.5% + 2 digits)
	40.00kΩ
	400.0kΩ
	4.000MΩ	±(2.5% + 5 digits)
	40.00MΩ	±(3.5% + 10 digits)
电容	4.000nF	±(5.0% + 30 digits)
	40.00nF	±(5.0% + 20 digits)
	400.0nF	±(3.0% + 5 digits)
	4.000?F
	40.00?F
	400.0?F	±(4.0% + 10 digits)
	4.000mF	±(4.5% + 10 digits)
	40.00mF	±(4.5% + 10 digits)
频率	4.000kHz	±(1.5% + 2 digits)
频率	Sensitivety: 5Vrms min
