加工定制：是	类型：数字钳型表	品牌：CEM/华盛昌
型号：DT-9700T	测量电压范围：4.000 VACV	测量电流范围：600A
测量电阻范围：20MΩΩ

钳形表概述

钳形表(钳表)，是集电流互感器与电流表于一身的仪表，其工作原理与电流互感器测电流是一样的。钳形表由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。

　　钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5～5 级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

　　钳形表最初是通过用来测量交流电流的，但是现在万用表有的功能它也都有，可以测量交直流电压、电流，电容容量，二极管，三极管，电阻，温度，频率等等。

　　钳形表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

产品描述

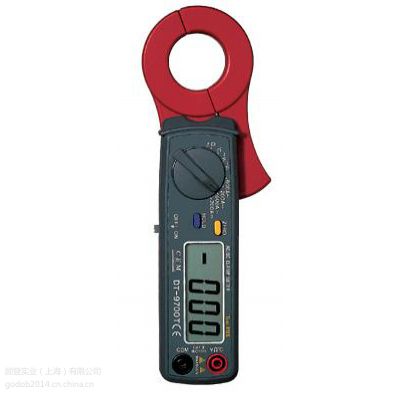

CEM推出的钳口为1.2”DT-9700T交直流钳型表，不仅具有高性能高准确度，而且外壳设计使之操作更安全，符合IEC61010-2-031和污染程度2等安全标准

产品特征

3 1/2位数字液晶显示屏，读数更加清楚明了
2．具有自动关机和电池低电能显示功能，既能够延长电池使用周期，也能及时提醒使用者更换低电能电池。
3．数据保持功能兼MAX读数保持功能，便于操作者准确读取测量数值。
4．真有效值，多功能测量
5．直流电流测量时的清零功能
直流电流测量
量程： 2个，200A，600A
基本***度：± (2.5% ± 3d)
分辨率： 1A
注意：测量直流电流前请确保测试表笔没有与仪表相连接。
交流电流测量
量程： 2个，200A，600A
基本***度：± (3.0%± 4d)
分辨率： 1A
注意：测量交流电流前请确保测试表笔没有与仪表相连接。
直流电压测量
量程： 1个， 600V
基本***度：± (0.8% ± 2d)
分辨率：0.1mV
交流电压测量
量程： 1个， 600V
基本***度：± (1.5% ± 3d)
分辨率：0.1mV
电阻测量
测量电阻为2000Ω
基本***度：± (1.0% ± 2d)
分辩率：1Ω
温度测量
测量频率为1370?C/2000?F
基本***度：± (3.0% ± 3d)
分辩率：1?C/?F
二极管及短路测试
短路测试时，<25Ω时蜂鸣
数值保持功能
按下数值保持功能键即可锁定数值。当数值保持功能处于活动状态时屏幕上会显示读数。再次按下数值保持功能键即取消此功能。
清零功能
自动清零按键适用于直流电流测量

产品技术指标

功能	测量量程	分辨率	准确度 (% of reading)
直流电流	200A	100mA	± 3% ± 6 digits
	600A	1A	± 3.5% ± 3 digits
交流电流			50-60Hz			60-100Hz
	200A	100mA	± 3%±4dgts		± 3%±7dgts
	600A	1A	± 3.5%±4dgts		± 3.5%±7dgts
直流电压	600VDC	0.1V	± 1%±2dgts
交流电压			50-60Hz	60-400Hz			400-1000Hz
	600V	1V	± 1.5%±3dgts	± 2.0%±10dgts			±2.0%±25dgts
温度 K型	-20?C~ 1300?C (-4?F-2000?F)	1?C(?F)	± 3% ± 3 digits（≤150?C302?F）
			± 3%（＞150?C302?F）
电阻	2000Ω	1Ω	± 1.0% ± 2 digits
