加工定制：是	类型：数字钳型表	品牌：CEM/华盛昌
型号：DT-9702	测量电压范围：4.000 VACV	测量电流范围：600A
测量电阻范围：20MΩΩ

钳形表概述

钳形表(钳表)，是集电流互感器与电流表于一身的仪表，其工作原理与电流互感器测电流是一样的。钳形表由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。

　　钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.5～5 级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

　　钳形表最初是通过用来测量交流电流的，但是现在万用表有的功能它也都有，可以测量交直流电压、电流，电容容量，二极管，三极管，电阻，温度，频率等等。

　　钳形表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

产品描述

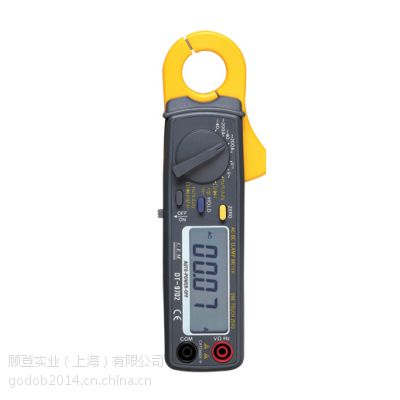

CEM推出的钳口为0.9”DT-9702交直流钳型表，不仅具有高性能高准确度，而且外壳设计使之操作更安全，符合IEC61010-2-031和污染程度2等安全标准

产品特征

1.4000位数字液晶显示屏，读数更加清楚明了

2.具有自动关机和电池低电能显示功能，既能够延长电池使用周期，也能及时提醒使用者更换低电能电池。

3.数据保持功能可保存数值，便于操作者准确读取测量数值。

4.直流电流测量时的清零功能

直流电流测量

量程： 3个，20A，40A，200A

基本***度：± (2.5% ± 3d)

分辨率： 10mA

注意：测量直流电流前请确保测试表笔没有与仪表相连接。

交流电流测量

量程： 3个，20A，40A，200A

基本***度：± (3.0%± 4d)

分辨率： 10mA

注意：测量交流电流前请确保测试表笔没有与仪表相连接。

直流电压测量

量程： 5个，400mV, 4V，40V, 400V，600V

基本***度：± (0.8% ± 2d)

分辨率：0.1mV

交流电压测量

量程： 4个， 4V，40V, 400V，600V

基本***度：± (1.5% ± 3d)

分辨率：0.1mV

电阻测量

测量电阻为40MΩ

基本***度：± (1.2% ± 4d)

分辩率：0.01MΩ

电容测量

测量电容为200.0uF

基本***度：± (3.5% ± 5d)

分辩率：0.1?F

频率测量

测量频率为9.999MHz，占空比为0.1% ~ 99.9%

基本***度：± (0.8% ± 3d)

分辩率：0.01Hz

二极管及短路测试

二极管测试时，测试电流：0.3mA 典型值，开路电压：1.5V DC典型值

短路测试时，<30Ω时蜂鸣，测试电流＜0.3mA

数值保持功能

按下数值保持功能键即可锁定数值。当数值保持功能处于活动状态时屏幕上会显示读数和“HOLD”。再次按下数值保持功能键即取消此功能。

清零功能

自动清零按键适用于直流电流测量，400mV直流电压测量，4V交流电压测量，电容测量。

产品技术指标

直流电流:

测量量程		分辨率	准确率（% of reading）
40A	0-20A	10mA	±3.0%±6dgts
40A	20A-40A	10mA	±5.0%±6dgts
200A		100mA	±3.5%±3dgts

交流电流:

测量量程	分辨率	准确率（% of reading）
测量量程	分辨率	50~60Hz	60~100Hz	100~400Hz	400~1000Hz
0-20A	10mA	±3%±4dgts	±3%±7dgts	±3%±10dgts	±3%±30dgts
20-40A	10mA	±5%±4dgts	±5%±7dgts	±5%±10dgts	±5%±30dgts
200A	100mA	±3.5%±4dgts	±3.5%±7dgts	±3.5%±10dgts	±3.5%±30dgts

直流电压 (自动测量)

测量量程	分辨率	准确率（% of reading）
400.0mV	0.1mV	±0.8% of rdg±2 dgts
4.000V	1mV	±1.0% of rdg±2 dgts
40.00V	10mV
400.0V	100mV
600V	1V	±1.5% of rdg±2 dgts

交流电压 (自动测量)

测量量程	分辨率	准确率（% of reading）
4.000V	1mV	±1.5% of rdg±3 dgts
40.00V	10mV
400.0V	100mV
600V	1V	±2.0% of rdg±4 dgts

电阻（自动测量）

测量量程	分辨率	准确率（% of reading）
Range	Resolution	Accuracy
400.0Ω	0.1Ω	±1.2% of rdg±4 dgts
4.000kΩ	1Ω	±1.2% of rdg±2 dgts
40.00kΩ	10Ω
400.0kΩ	100Ω
4.000MΩ	1kΩ
40.00MΩ	10kΩ	±2.0% of rdg±3 dgts

电容（自动测量）

测量量程	分辨率	准确率（% of reading）
4.000nF	1pF	±6.0% of rdg±15 dgts
40.00nF	10pF	±6.0% of rdg±10 dgts
400.0nF	0.1nF	±3.5% of rdg±5 dgts
4.000uF	1nF
40.00uF	10nF
200.0uF	0.1uf	±6.0% of rdg±10 dgts

频率（自动测量）

测量量程	分辨率	准确率（% of reading）
9.999Hz	0.001Hz	±1.2% of rdg±8 dgts
99.99Hz	0.01Hz	±1.2% of rdg±8 dgts
999.9Hz	0.1Hz	±0.8% of rdg±3 dgts
9.999kHz	1Hz
99.99kHz	10Hz
999.9kHz	100Hz
9.999MHz	1kHz	±2.0% of rdg±8 dgts
